NZ2520SH27.000MHZNSC5005C

产品分类：规格书

特征：可对应 -40～+125℃的宽温范围,尺寸2.5×2.0mm、高度0.9mm、重量0.02g,小型、量轻。可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）。可对应80～170MHz的高频。低相位抖动 (Typ.54fs (频率偏移：12kHz to 20MHz)@125MHz, 3.3V)缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。为无铅产品。符合AEC-Q100/200标准。

订购热线： 0755-33533774

跟此产品相关的产品

产品详情

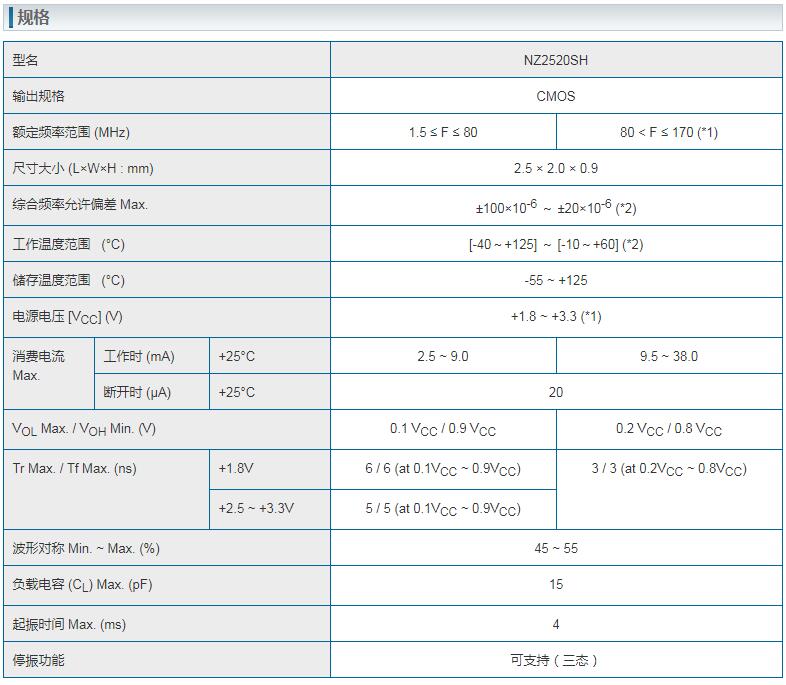

NZ2520SH (标准型)

特征

可对应 -40～+125℃的宽温范围。
尺寸2.5×2.0mm、高度0.9mm、重量0.02g,小型、量轻。
可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）。
可对应80～170MHz的高频。
低相位抖动 (Typ.54fs (频率偏移：12kHz to 20MHz)@125MHz, 3.3V)
缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。
为无铅产品。
符合AEC-Q100/200标准。

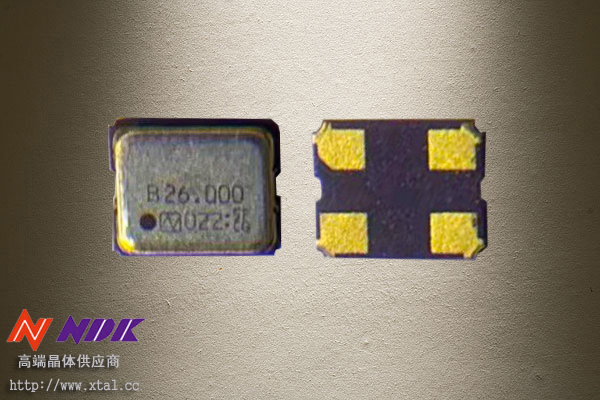

NZ2520SH Picture

NZ2520SH

额定频率范围：1.5 ≤ F ≤ 80MHz

(*2) 综合频率允许偏差	(*2) 工作温度范（°C）	电源电压（V）
(*2) 综合频率允许偏差	(*2) 工作温度范（°C）	+1.8±0.18	+2.5±0.25	+3.0±0.3	+3.3±0.33
±100×10 ^-6	-40 ~ +125	NSA3579A	NSA3579B	NSA3579C	NSA3579D
±50×10 ^-6	-40 ~ +105	NSC5004A	NSC5004B	NSC5004C	NSC5004D
±50×10 ^-6	-40 ~ +85	NSC5005A	NSC5005B	NSC5005C	NSC5005D
±30×10 ^-6	-10 ~ +70	NSC5007A	NSC5007B	NSC5007C	NSC5007D
±20×10 ^-6	-10 ~ +60	NSC5008A	NSC5008B	NSC5008C	NSC5008D

额定频率范围：80 < F ≤ 125MHz

(*2) 综合频率允许偏差	(*2) 工作温度范（°C）	电源电压（V）
(*2) 综合频率允许偏差	(*2) 工作温度范（°C）	+1.8±0.18	+2.5±0.25	+3.0±0.3	+3.3±0.33
±100×10 ^-6	-40 ~ +125	NSC5171A	NSC5171B	NSC5171C	NSC5171D
±50×10 ^-6	-40 ~ +105	NSC5172A	NSC5172B	NSC5172C	NSC5172D
±50×10 ^-6	-40 ~ +85	NSC5009A	NSC5009B	NSC5009C	NSC5009D
±30×10 ^-6	-10 ~ +70	NSC5011A	NSC5011B	NSC5011C	NSC5011D
±20×10 ^-6	-10 ~ +60	NSC5012A	NSC5012B	NSC5012C	NSC5012D

外形尺寸

NZ2520SH 外形寸法

输出波形

额定频率范围：1.5 ≤ F ≤ 80MHz
输出波形

额定频率范围：80 < F ≤ 125MHz
输出波形

NZ2520SH14.31818MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH-16.64MHZ-RNA5013A	1.8V	40°C +105°C	betway888必威
NZ2520SH-16.6666MHZ-RNA3048B	1.8V	40°C +105°C	NDK晶振
NZ2520SH19.200MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH22.1184MHZNSC5005C	3V	40°C +85°C	betway888必威
NZ2520SH26.000MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH30.000MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH32.768KHZNSC5015C	3V	40°C +85°C	NDK晶振
NZ2520SH5.000MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH60.000MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH6.144MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH65.000MHZNSC5005C	3V	40°C +85°C	betway888必威
NZ2520SH66.6666MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH7.3728MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH-NSC5018D-32.768KHZ	3V	40°C +85°C	NDK晶振
NZ2520SH27.000MHZNSC5005C	3V	40°C +85°C	NDK晶振
NZ2520SH-25.000000M-NSC5005D	3.3V	40°C +85°C	betway888必威
NZ2520SHA-50M-END5359A	1.8V-3.3V	40°C +125°C	NDK晶振
NZ2520SHA-80M-END5302A	1.8V-3.3V	40°C +125°C	NDK晶振
NZ2520SHA-60M-END5301A	1.8V-3.3V	40°C +125°C	NDK晶振
