NZ2016SH-30.000MHZ-NSC5022C

产品分类：规格书

特征：对应 -40～+125℃的宽温范围。尺寸2.0×1.6mm、高度0.7mm、重量0.01g,超小型、量轻。可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）低相位抖动 (Typ.98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。为无铅产品。符合AEC-Q200标准。

订购热线： 0755-33533774

跟此产品相关的产品

产品详情

NZ2016SH (标准型)

特征

可对应 -40～+125℃的宽温范围。
尺寸2.0×1.6mm、高度0.7mm、重量0.01g,超小型、量轻。
可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）。
低相位抖动 (Typ.98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)
缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。
为无铅产品。
符合AEC-Q200标准。

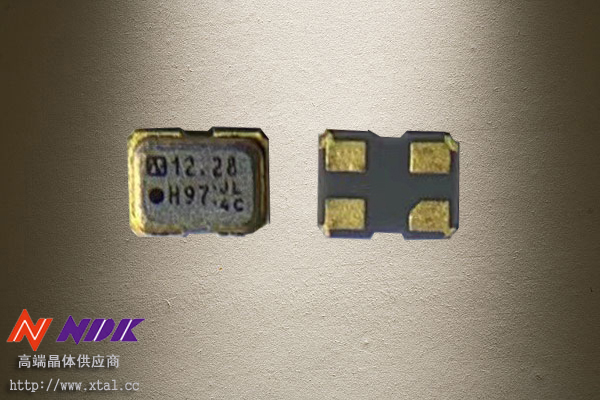

NZ2016SH Picture

规格

型名			NZ2016SH
输出规格			CMOS
额定频率范围 (MHz)			1.5 ≤ F ≤ 80
尺寸大小 (L×W×H : mm)			2.0 × 1.6 × 0.7
综合频率允许偏差			Max.±100×10^-6	Max.±50×10^-6	Max.±50×10^-6	Max.±30×10^-6	Max.±20×10^-6
工作温度范围 (°C)			-40 to +125	-40 to +105	-40 to +85	-10 to +70	-10 to +60
储存温度范围 (°C)			-55 to +125
电源电压 [V_CC] (V)			+1.8 to +3.3
消费电流 Max.	工作时 (mA)	+25°C	2.5 to 9.0
消费电流 Max.	断开时 (μA)	+25°C	20
V_OLMax./ V_OHMin.(V)			0.1 V_CC/ 0.9 V_CC
Tr Max./ Tf Max.(ns)		+1.8V	6 / 6 (at 0.1V_CCto 0.9V_CC)
Tr Max./ Tf Max.(ns)		+2.5 to +3.3V	5 / 5 (at 0.1V_CCto 0.9V_CC)
波形对称 Min.to Max.(%)			45 to 55
负载电容 (C_L) Max.(pF)			15
起振时间 Max.(ms)			4
停振功能			可支持（三态）

综合频率允许偏差	工作温度范围（°C）	电源电压（V）
综合频率允许偏差	工作温度范围（°C）	+1.8±0.18	+2.5±0.25	+3.0±0.3	+3.3±0.33
±100×10 ^-6	-40 to +125	NSC5019A	NSC5019B	NSC5019C	NSC5019D
±50×10 ^-6	-40 to +105	NSC5021A	NSC5021B	NSC5021C	NSC5021D
±50×10 ^-6	-40 to +85	NSC5022A	NSC5022B	NSC5022C	NSC5022D
±30×10 ^-6	-10 to +70	NSC5024A	NSC5024B	NSC5024C	NSC5024D
±20×10 ^-6	-10 to +60	NSC5025A	NSC5025B	NSC5025C	NSC5025D

外形尺寸

NZ2016SH Dimensions

输出波形

Output Waveform
