NZ1612SH-24MHZ-NSC5152D

产品分类：规格书

特征：尺寸1.6 × 1.2mm、高度0.6mm、重量0.01g,超小型、量轻。低频可从2MHz起对应。可对应 -40 ~ +125°C的宽温范围。低相位抖动 (Typ.98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。为无铅产品。

订购热线： 0755-33533774

跟此产品相关的产品

产品详情

NZ1612SH (标准型)

特征

尺寸1.6 × 1.2mm、高度0.6mm、重量0.01g,超小型、量轻。
低频可从2MHz起对应。
可对应 -40 ~ +125°C的宽温范围。
低相位抖动 (Typ.98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)
缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。
为无铅产品。

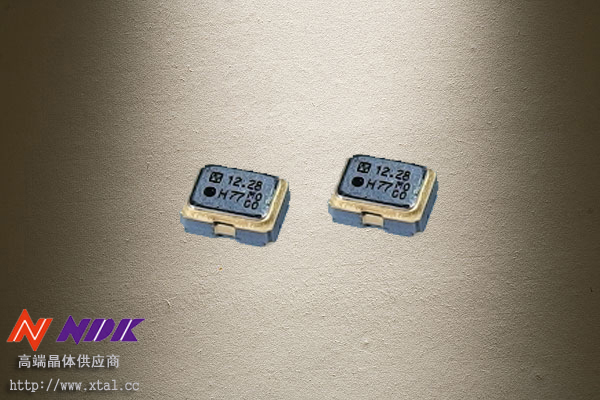

NZ1612SH Picture

规格

型名			NZ1612SH
输出规格			CMOS
额定频率范围 (MHz)			2 < F ≤ 80
尺寸大小 (L×W×H : mm)			1.6 × 1.2 × 0.6
综合频率允许偏差			Max.±100×10^-6	Max.±50×10^-6	Max.±50×10^-6	Max.±25×10^-6
工作温度范围 (°C)			-40 to +125	-40 to +105	-40 to +85	-20 to +70
储存温度范围 (°C)			-55 to +125
电源电压 [V_CC] (V)			+1.8 to +3.3
消费电流 Max.	工作时 (mA)	+25°C	2.5 to 9.0
消费电流 Max.	断开时 (μA)	+25°C	20
V_OLMax./ V_OHMin.(V)			0.1 V_CC/ 0.9 V_CC
Tr Max./ Tf Max.(ns)			6 / 6 (at 0.1V_CCto 0.9V_CC)
波形对称 Min.to Max.(%)			45 to 55 (at 0.5V_CC)
负载电容 (C_L) Max.(pF)			15
起振时间 Max.(ms)			4
停振功能			可支持（三态）

规格料号

综合频率允许偏差	工作温度范围（°C）	电源电压（V）
综合频率允许偏差	工作温度范围（°C）	+1.8±0.18	+2.5±0.25	+3.0±0.3	+3.3±0.33
±100×10 ^-6	-40 to +125	NSC5152A	NSC5152B	NSC5152C	NSC5152D
±50×10 ^-6	-40 to +105	NSC5103A	NSC5103B	NSC5103C	NSC5103D
±50×10 ^-6	-40 to +85	NSC5101A	NSC5101B	NSC5101C	NSC5101D
±25×10 ^-6	-20 to +70	NSC5100A	NSC5100B	NSC5100C	NSC5100D

外形尺寸

NZ1612SH Dimensions

输出波形

Output Waveform
