贴片晶振封装中3225晶振是最常用的一种封装,无论是占地尺寸还是价格对各大厂商都具有绝对的优势。而容易让人忽略的则是晶振的脚位,针对晶体谐振器,也就是我们常之为无源晶体,均是4脚或者2脚最为常用。我们需要提到的是2脚较为常用的要数DIP封装的晶振了,例如时钟上用到的圆柱晶振,电脑主板,游戏手柄常用到的49/S晶振,而贴片晶振中两脚封装最常用的不是3225,也不是2520,而是49SMD晶振,如下图中。

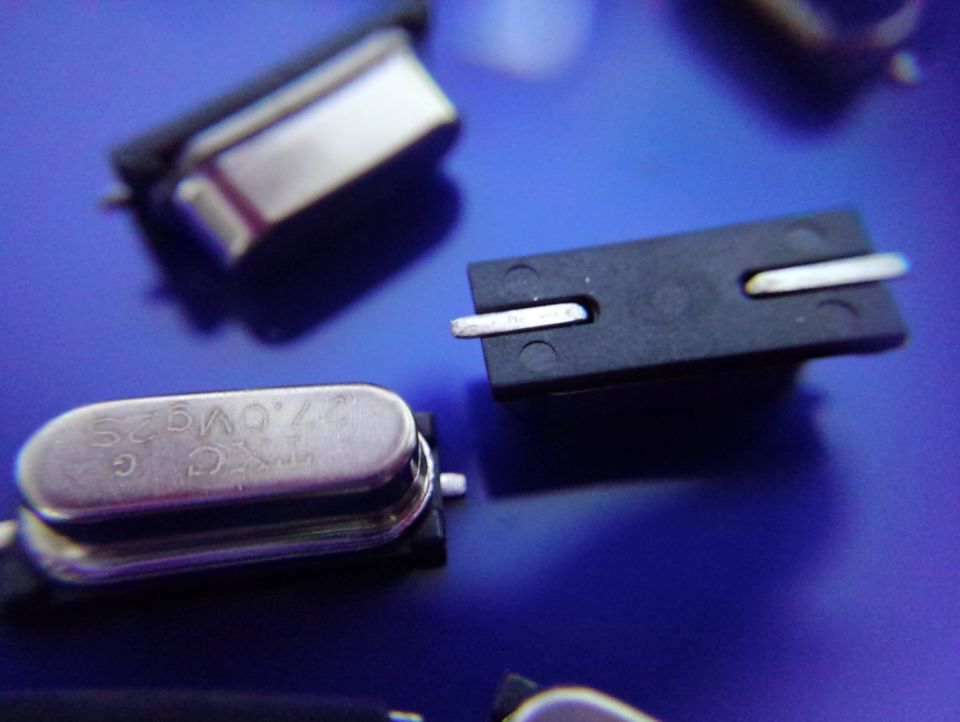

图1 49SMD晶振

该图中的49SMD晶振广泛应用于需要使用到自动贴片机,且主板对晶振的尺寸无限制,例如电脑主板。而价格高低自然也是众多厂商注重的一个话题,事实上49SMD晶振相对3225贴片晶振2脚封装的型号价格上实惠得多。而我们很难保证今后社会会如何快速发展,唯一知道的事实是全球电子产品都向超轻薄便于携带的趋势发展,因此有朝一日,若电脑主板或者更多电子产品对主板上的元器件有了尺寸控制,眼下加科与大家分享的3225晶振两脚型号大全,大家定是不得不看。

日本

KDS,中文株式会社-大真空（简称KDS,即商标）是全球领先的晶振制造商之一,成立于1959年,至今已有51年历史。

型号：DSX320G晶振

尺寸：3.2*2.5*1.0mm

产地：日本/中国/马来西亚

品牌：KDS

脚位：2pin

包装：3K/盘

频率：12-64MHZ

温度：-40—125℃

型号：DSX320GE晶振

尺寸：3.2*2.5*1.1mm

产地：日本/中国/马来西亚

品牌：KDS

脚位：2pin

包装：3K/盘

频率：7.9-64MHZ

温度：-40—125℃

总结：KDS中DSX320G晶振与DSX321GE晶振有三个不同之处。1,两者所概括的频率范围不同。2,两者的晶振厚度不同。3,两者的脚位所对位不同,具体如下图。DSX320G晶振两脚相对为斜对,DSX320GE晶振两脚相对为正对。

betway888必威

NDK是日本电波工业株式会社的英文缩写（NIHON DEMPA KOGYO CO., LTD.）,公司成立于1948年,是"世界第二大"石英晶体元器件生产企业。

型号：NX3225GB晶振

尺寸：3.2*2.5*0.75mm

产地：日本

品牌：NDK

脚位：2pin

包装：3K/盘

频率：12-50MHZ

温度：-40—150℃

型号：NX3225GD晶振

尺寸：3.2*2.5*1.0mm

产地：日本

品牌：NDK

脚位：2pin

包装：3K/盘

频率：7.98-12MHZ

温度：-40—150℃

总结：NX3225GD晶振与NX3225GB晶振均是2脚贴片晶振3225封装,然而因为型号的小小差异仍然有两个不同点。1,两者的厚度不一样。2,两者的频率概括范围不同,后者NX3225GD晶振对应低频范围。

日本

即是日本京瓷株式会社的简称,英文简写为KYOCERA。其前身乃是1959年在日本京都成立的京都陶瓷株式会社。最初为一家技术陶瓷生产厂商。

型号：CX3225GA晶振

尺寸：3.2*2.5*0.85mm

产地：日本

品牌：KYOCERA

脚位：2pin

包装：3K/盘

频率：8.0-54MHZ

温度：-40—125℃

综上加科电子列举的 ,NDK晶振, 中,我们不难看出,所有晶振除了都是2脚贴片晶振的共同点,另外所属工作温度均为工业级别,有些甚至达到军工级别-40到150度。如需更详细的了解该产品的技术,请直接来电咨询我们。
